產品描述

泵體材質采用食品級316L，齒輪及軸套材質為改性高強度PEEK。齒輪泵整體采用“O”型圈密封，整體耐壓超3MPA。內外磁采用雙磁瓦設計，大大增加了磁力聯軸器的磁力扭矩，部分產品壓差可超4MPa，(建議2MPa以下使用，壓差超2MPa工作會降低泵的使用壽命)，適用于絕大多數溶劑、酸堿、有機鹵化物、碳氫化合物、有機氮化物、無機試劑等。

產品優點

無泄漏;低噪音;使用壽命長;耐腐蝕;出口壓力穩定,無脈動;結構簡單,維護方便。

應用場合

航天航空器、化學化工行業（如試劑、藥劑、膠片制造、制藥設備等）、各類激光設備儀器的微型冷卻裝置,噴繪及噴碼機制造、高性能彩色印刷設備、充電樁液冷系統、分子蒸餾設備、甲醇制氫設備、尾氣處理系統等

可配電機

異步電機，伺服電機等。

注意事項

泵的安裝

泵的安裝位置應盡可能的接近介質源容器。出入口管線直徑尺寸不能小于泵接口尺寸，應盡量縮短長度。如因布局及安裝現場空間限制等原因需加長入口管線，應加大入口管徑并盡可能減少泵入口的閥門及彎管數量。

管道安裝

管路安裝時：1.與泵體進出口盡量對齊，有條件可于適當位置增加管道支撐；2.避免管道的偏心扭矩和重量直接作用在泵上，否則有可能影響泵體的密封，長期受外力影響易導致泵體損壞漏液。

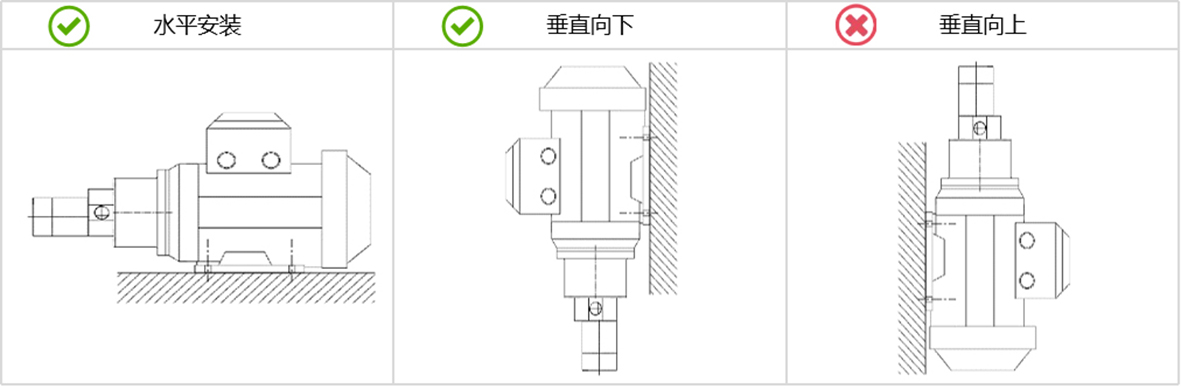

安裝示意

過濾器

泵的入口應安裝25um 或精度更高的過濾器(建議 400 目或以上精度)，如泵體工作于一個閉路循環系統中，也可以將過濾器安裝在泵的出口。過濾器標稱流量建議大于泵最大流量1.5倍以保證介質的過流面積，減少過濾器對管道的流動阻力的影響。

使用壓力

建議在泵所能承受的壓力范圍下使用。1.系統壓力過大會影響泵體的密封效果；2.進出口壓差過大會導致磁性聯軸器內外磁發生滑移。使用過程中壓力波動過大也容易導致磁性聯軸器產生滑移現象。

自吸

齒輪泵具有較強的自吸功能，但在啟動前確認齒輪被泵送的介質潤濕過。

干轉/反轉

長時間的超速干轉會導致泵的永久損壞，請確認泵在運轉時泵腔內有介質或至少被潤濕過。泵應該順時針旋轉。短時間的反轉是可以接受的，但長時間連續的反轉會縮短泵的壽命。

常見故障分析

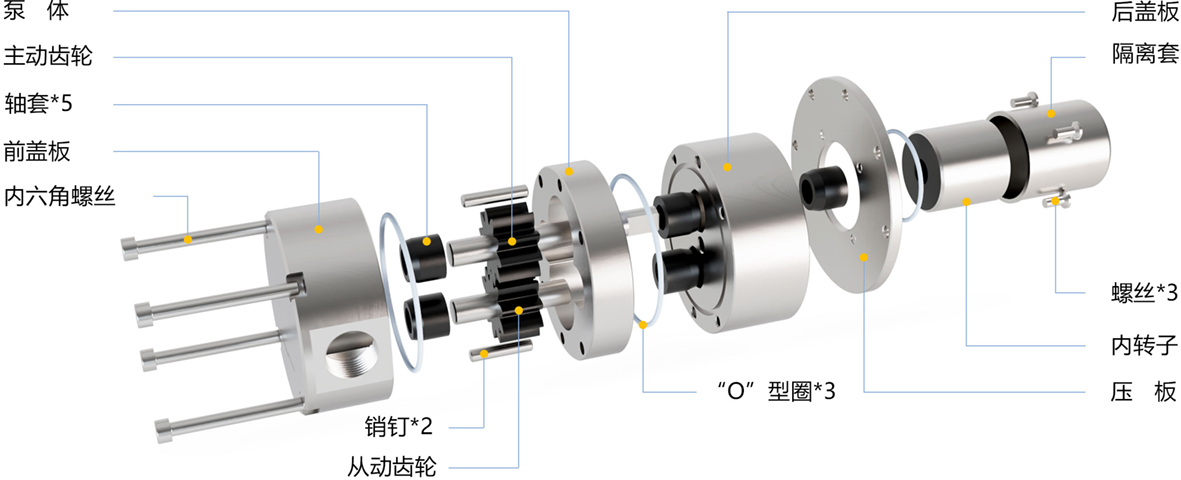

結構示意圖

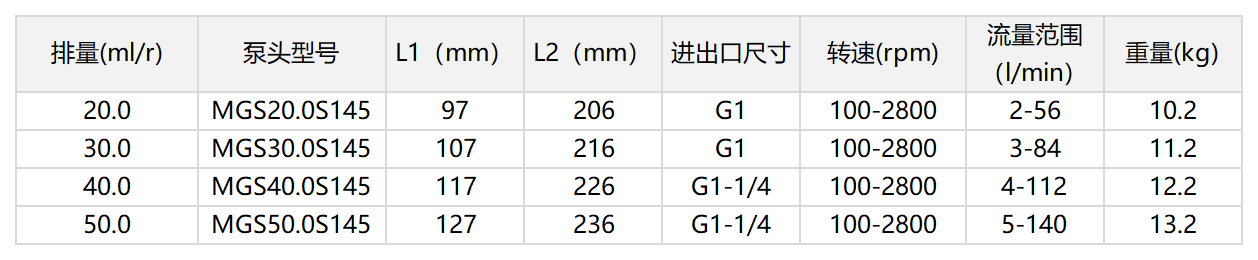

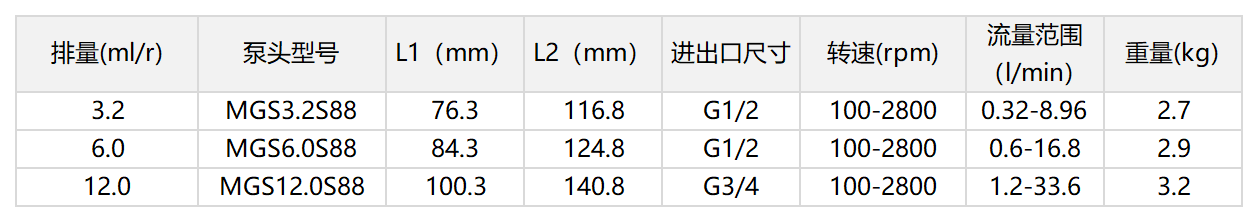

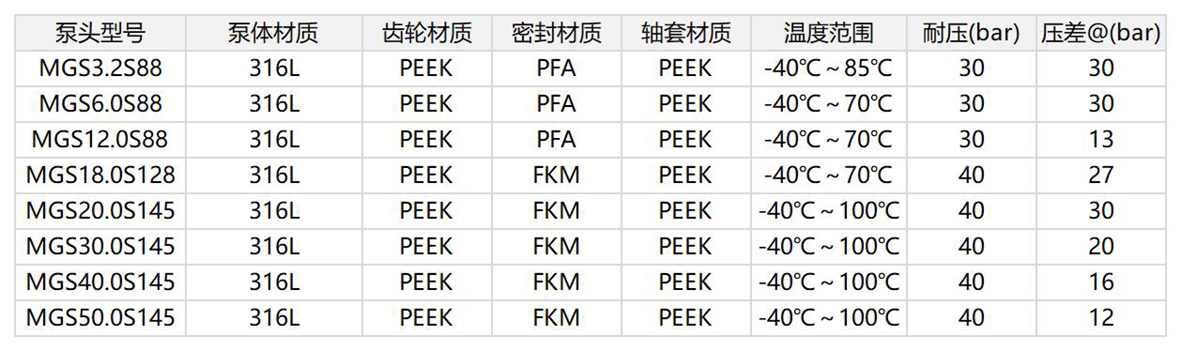

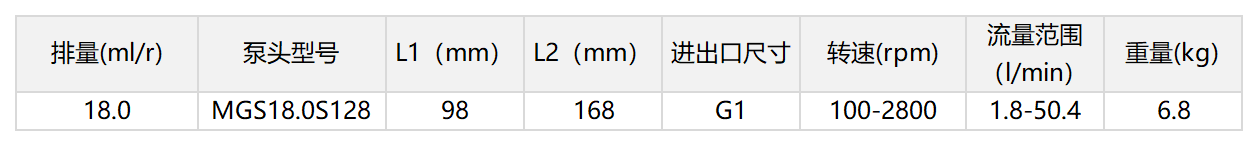

產品參數

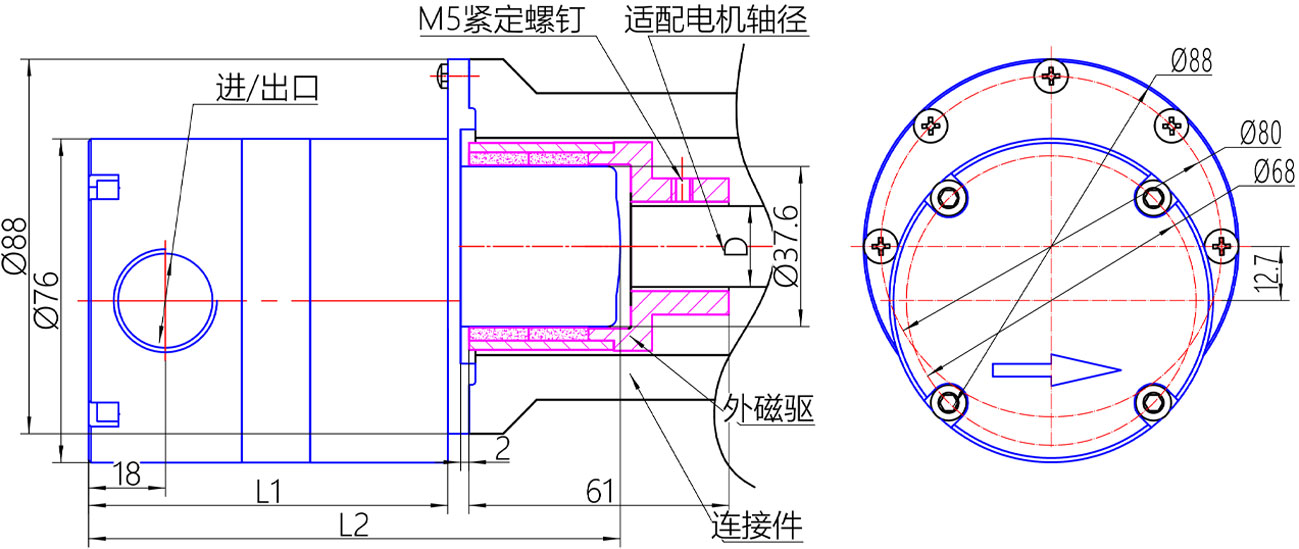

泵頭安裝示意圖（3.2cc-12.0cc）

泵頭安裝示意圖（18.0cc）

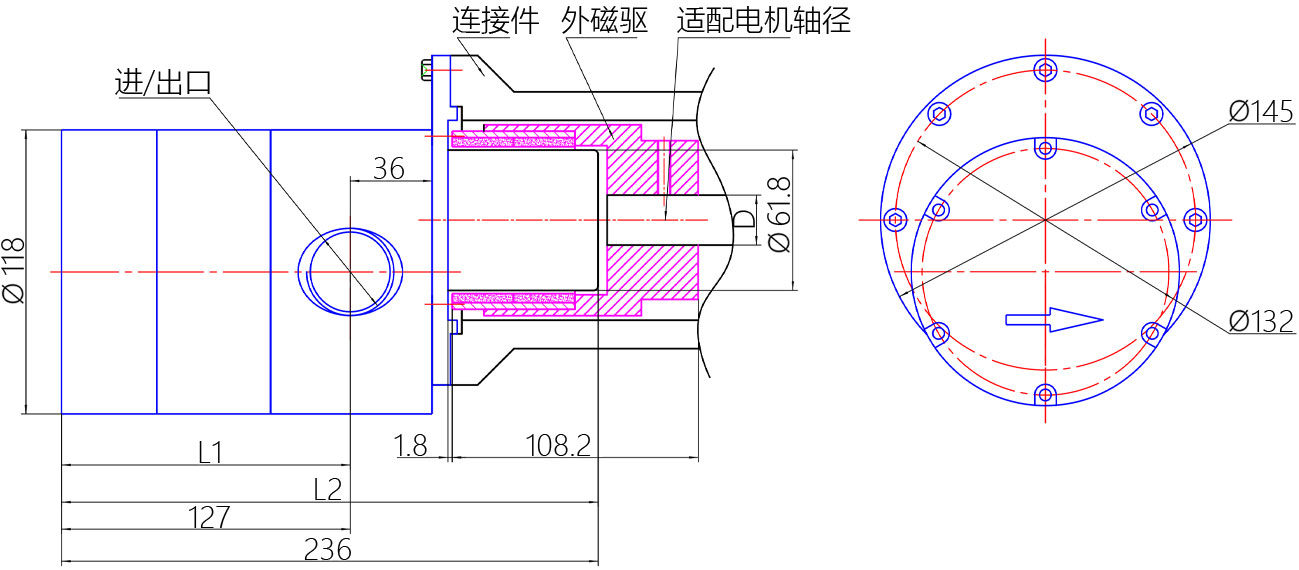

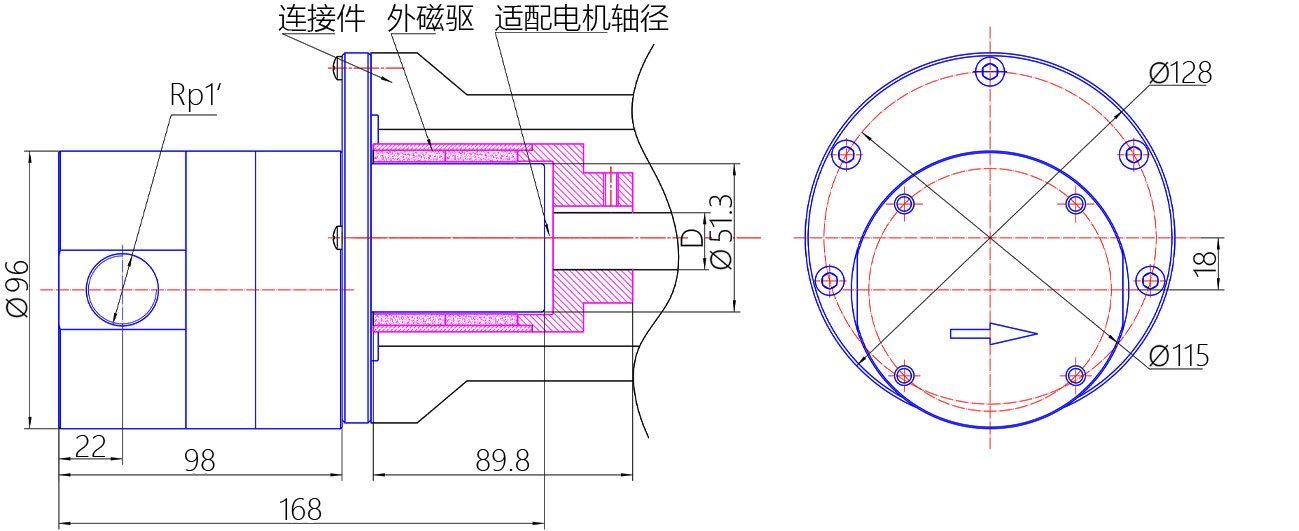

泵頭安裝示意圖（20.0cc-50.0cc）

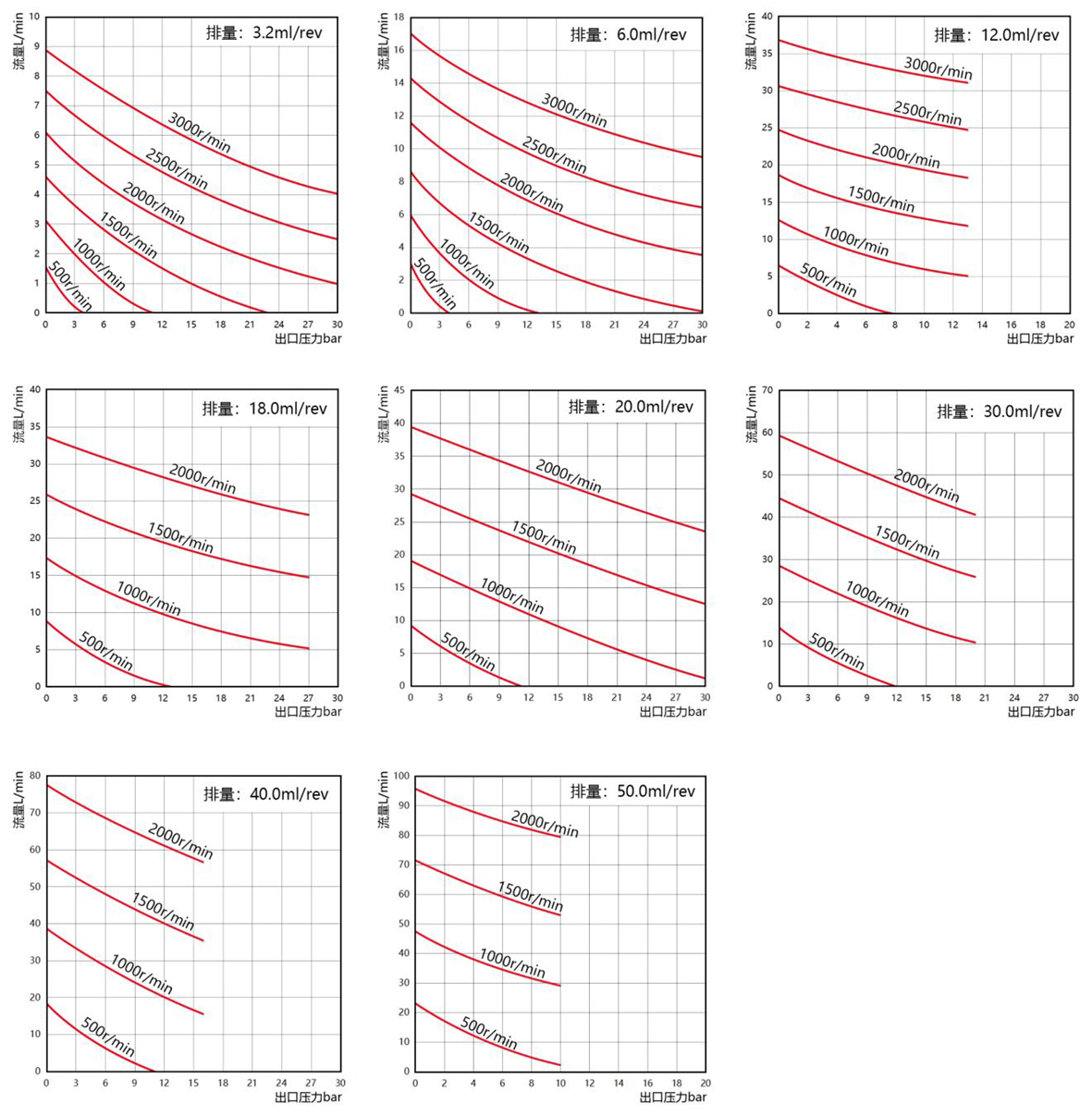

MGS特性曲線圖（測試介質:水   測試溫度:常溫）

泵頭和電機組合尺寸請咨詢本公司

•

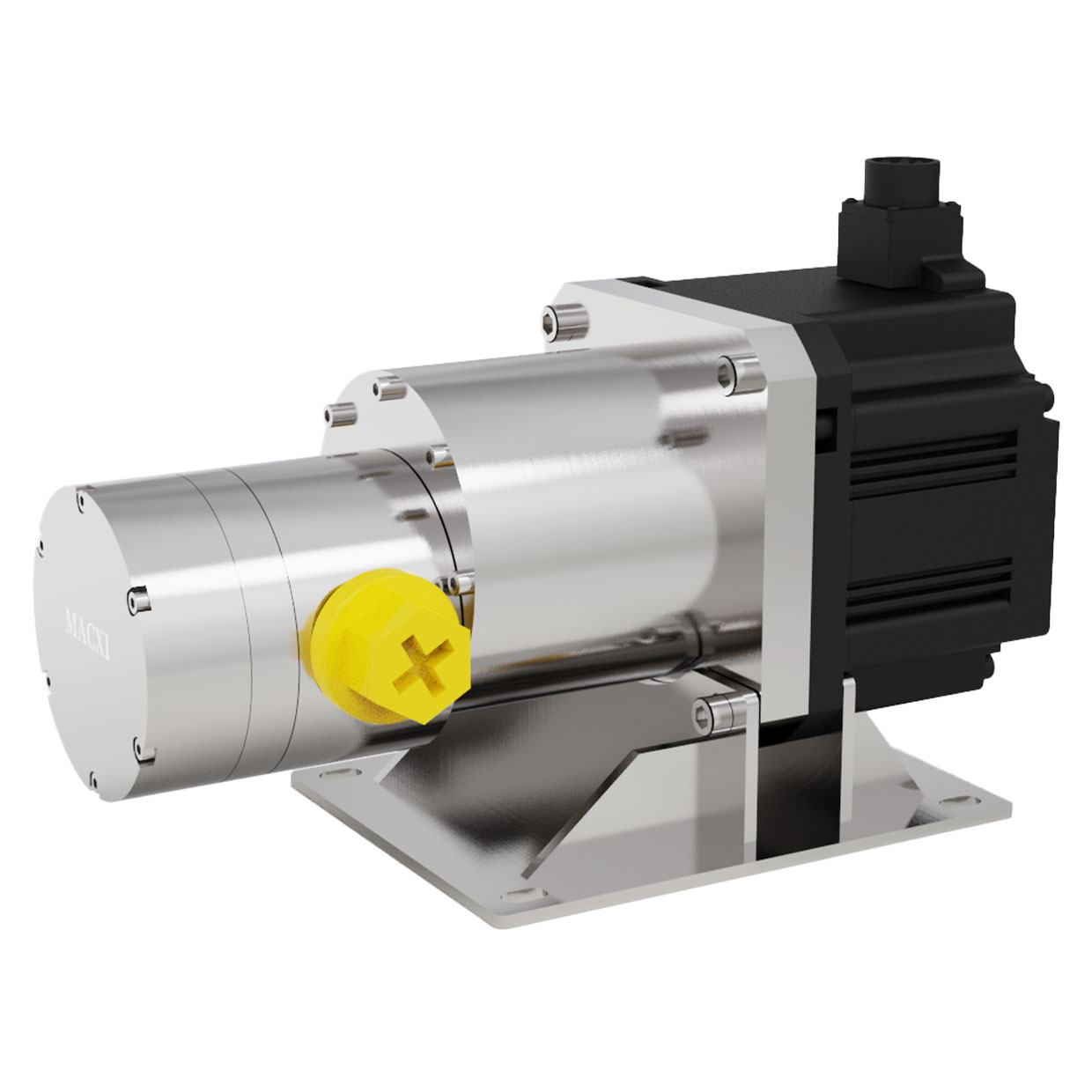

  泵頭配伺服電機

•

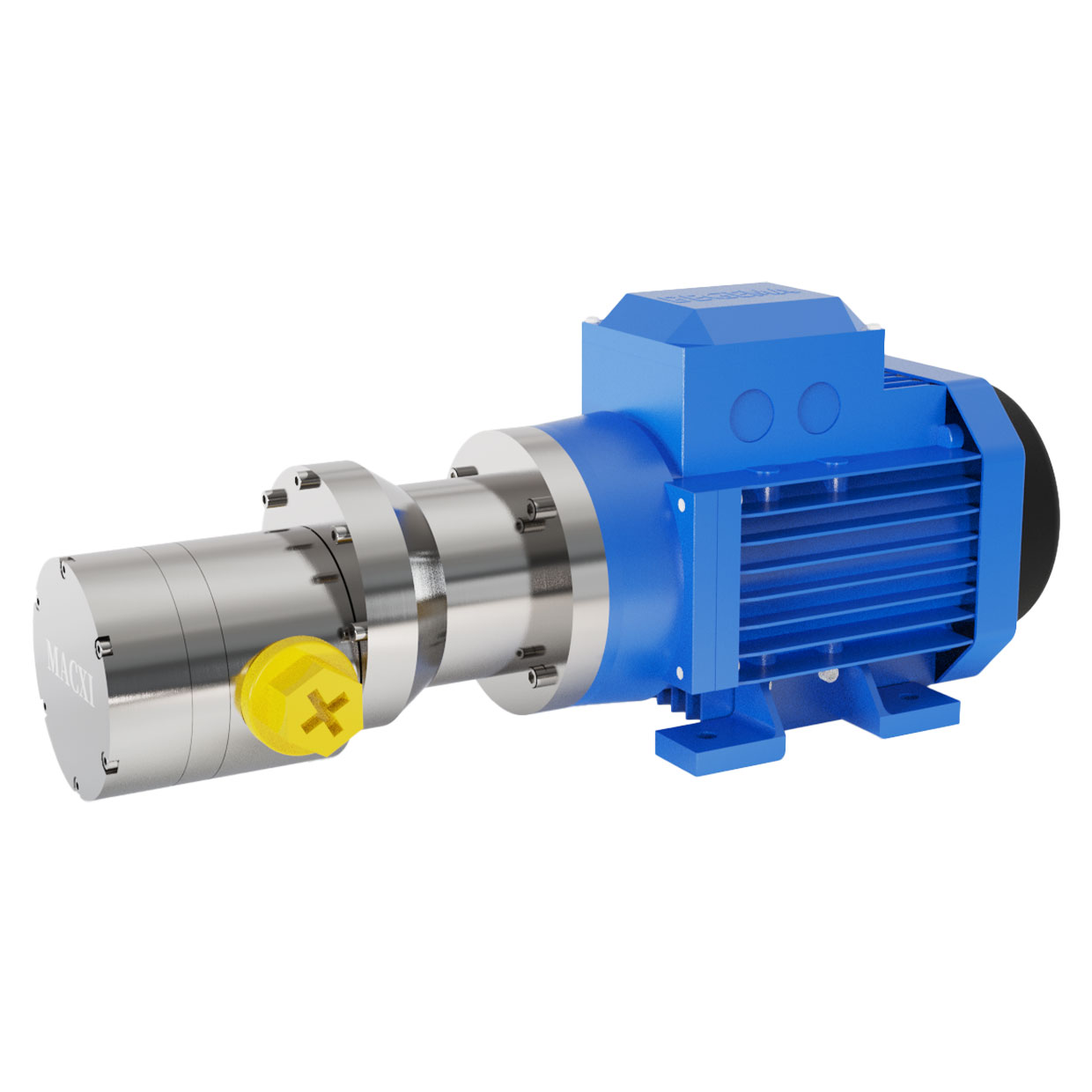

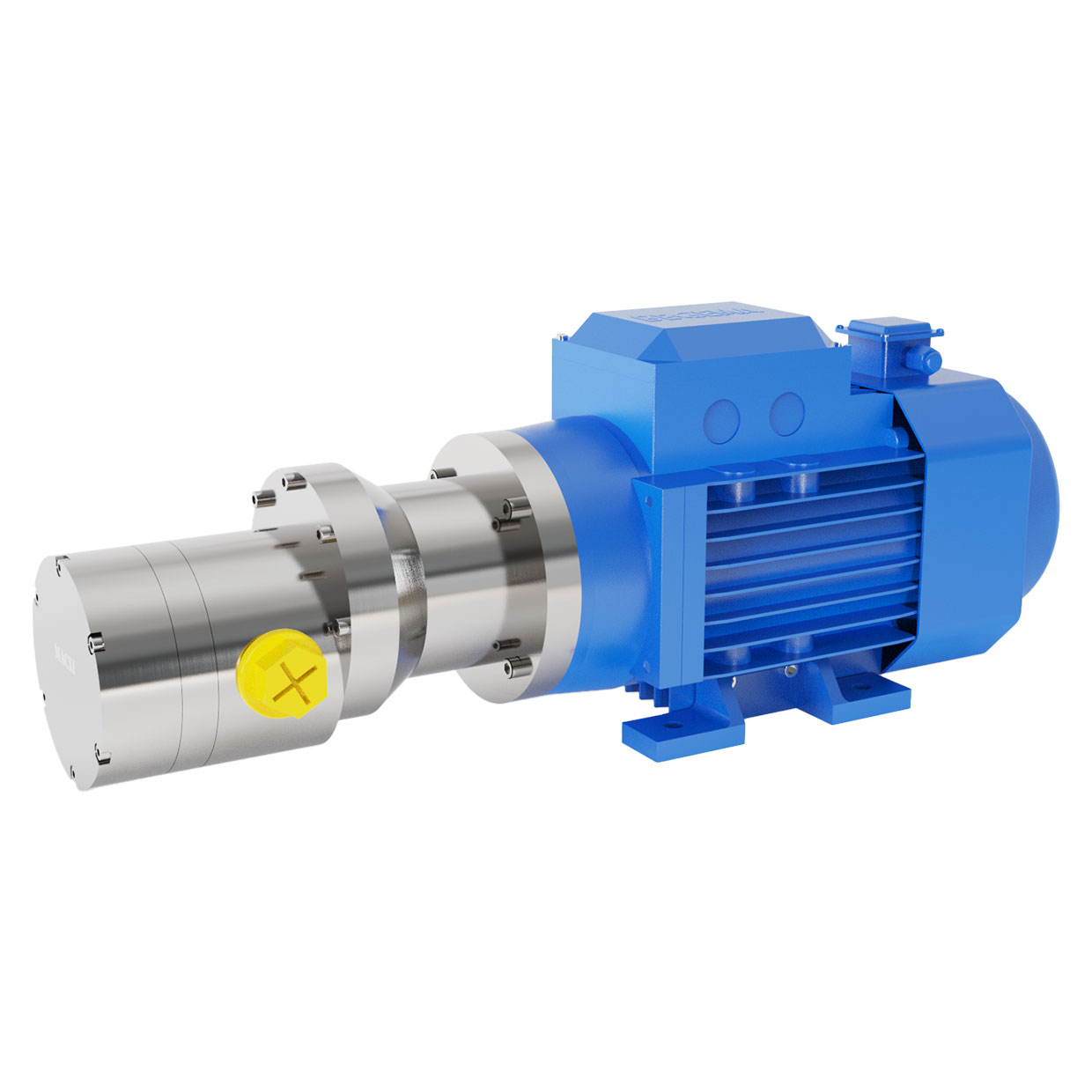

  泵頭配異步電機

•

  泵頭配變頻電機

•

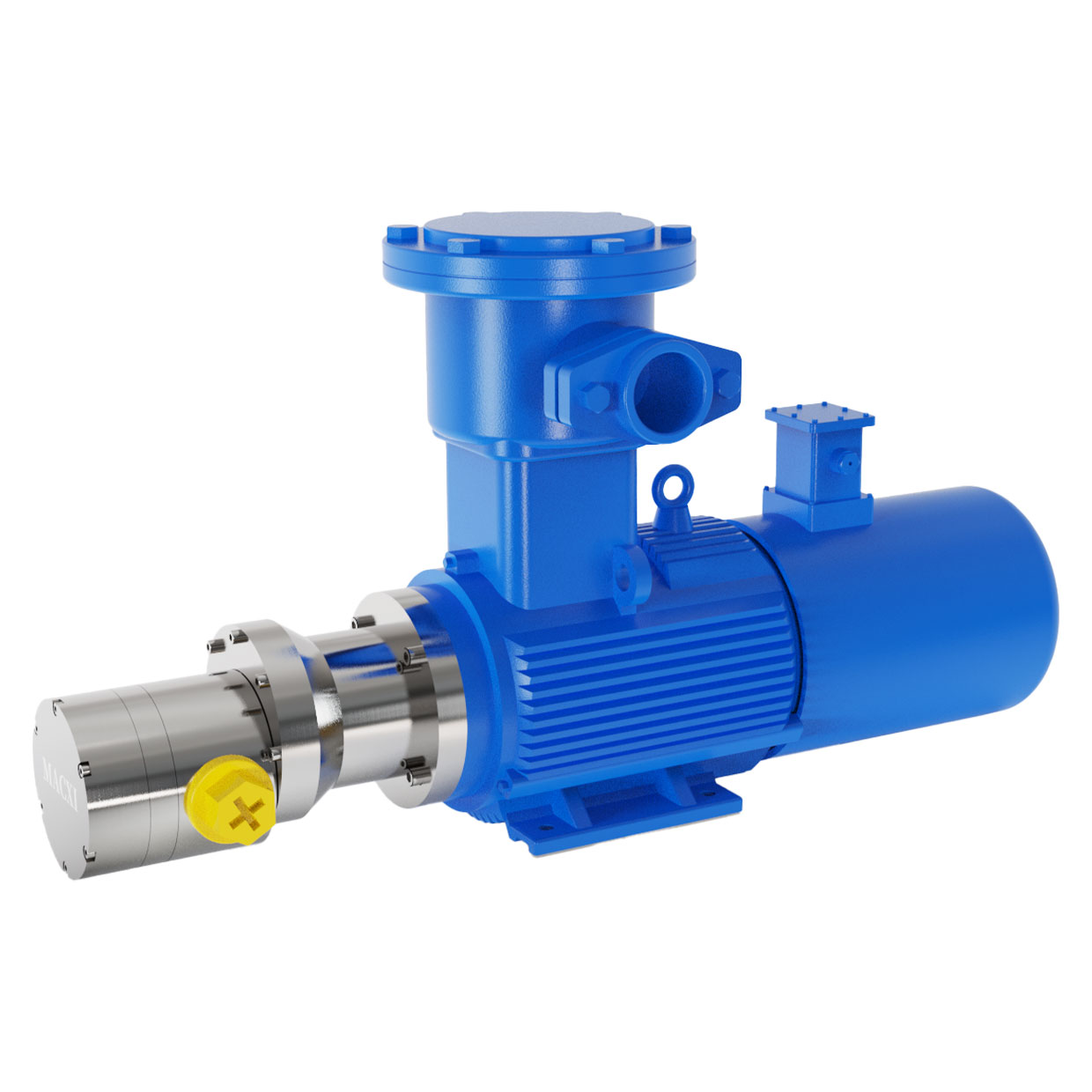

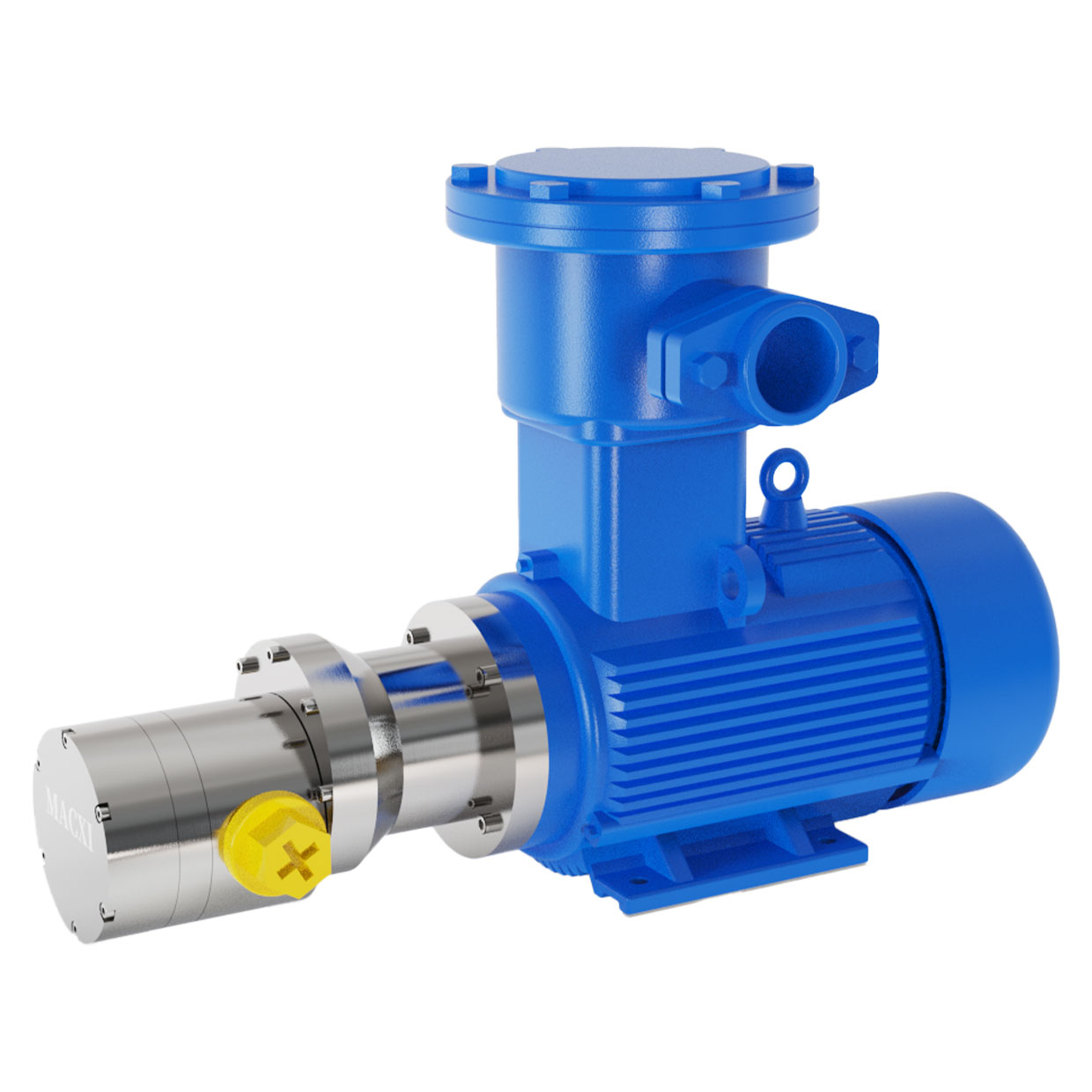

  泵頭配防爆電機

•

  泵頭配防爆變頻電機
